藍(lán)鋼，是指表面具有藍(lán)黑色外觀(guān)，有防鏽功能，並由此產(chǎn)生具有保護(hù)效果的鋼。藍(lán)鋼產(chǎn)生的過(guò)程是金屬的一種鈍化過(guò)程，其工藝又稱(chēng)為高溫氧化，其實(shí)質(zhì)是通過(guò)化學(xué)反應(yīng)，在鋼表面形成一種均勻緻密、有一定厚度、附著力強(qiáng)、耐蝕性良好的藍(lán)黑色氧化膜，從而起到美化和保護(hù)工件的作用。
藍(lán)鋼製造原理
真正的藍(lán)鋼，和表面經(jīng)塗漆（或鍍層）、化學(xué)試劑浸染等表面處理的鋼是有區(qū)別的。我們知道鐵鏽的主要成分是Fe2O3，俗稱(chēng)鐵紅，常溫下呈紅棕色，在水合作用下，鐵鏽會(huì)發(fā)生非常大的體積變化，Fe2O3很容易剝落，導(dǎo)致典型的鐵鏽紅色。
而鐵的另一種氧化物Fe3O4，是常溫下具有一定磁性的黑色晶體，而藍(lán)鋼製作就是利用在不同溫度下氧化成的Fe3O4有不同顏色的特點(diǎn)，完成表面鈍化過(guò)程，其過(guò)程又稱(chēng)發(fā)藍(lán)或烤藍(lán)。
發(fā)藍(lán)（或烤藍(lán)）藉助化學(xué)方式來(lái)完成：有熱、冷、燻、鏽等方式，早期的槍枝發(fā)藍(lán)處理採用鏽發(fā)藍(lán)，這個(gè)過(guò)程是用酸溶液塗覆槍管部件，讓零件均勻生鏽，然後將鏽蝕處理（擦洗）掉，留下深藍(lán)色的表面。此工藝經(jīng)常需要幾天時(shí)間完成，而且是非常勞動(dòng)密集型的，現(xiàn)已被主要槍械製造商放棄。

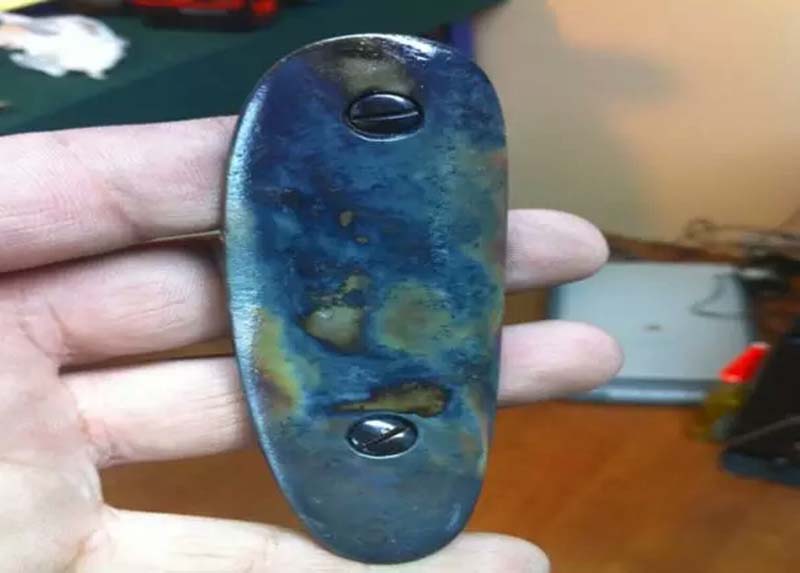

目前常用的是熱發(fā)藍(lán)，是將一定溫度的鋼件浸泡在某些種類(lèi)的溶液中一段時(shí)間，再將鋼件暴露於蒸汽或溼氮的環(huán)境中（設(shè)備中的氧含量已被清除到小於1%的氧之後），同時(shí)加熱並保持在260-595℃的溫度範圍內(nèi)，在高溫下（約550℃）氧化成的Fe3O4呈天藍(lán)色。
規(guī)模化的熱發(fā)藍(lán)通常使用發(fā)藍(lán)爐進(jìn)行，通過(guò)控制溫度來(lái)精確加熱鋼件，以便在紅色氧化物上選擇性地形成黑色氧化物，而不是使用熱浸漬（儘管處於較低溫度）的化學(xué)誘導(dǎo)方法。

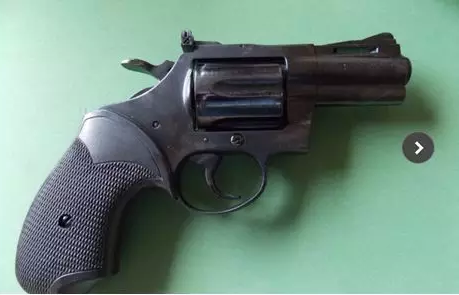

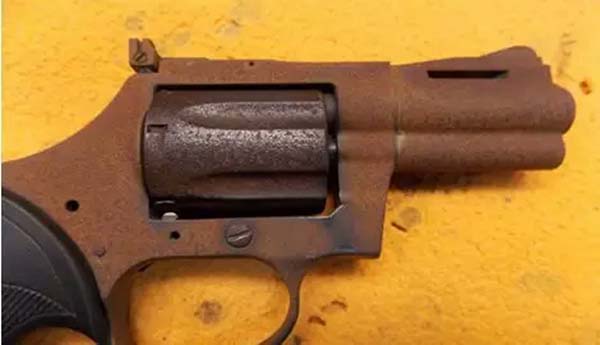

鏽發(fā)藍(lán)
由此可見(jiàn)，發(fā)藍(lán)是一種低溫熱處理工藝，因為其本質(zhì)原理是Fe至Fe3O4的轉(zhuǎn)變過(guò)程，因此僅適用於鋼鐵（包括不鏽鋼）。
藍(lán)鋼的應(yīng)用
自1921年英國(guó)冶金專(zhuān)家亨利�布雷爾利發(fā)明不鏽鋼後，藍(lán)鋼在民間應(yīng)用已大大減少，現(xiàn)藍(lán)鋼常見(jiàn)應(yīng)用於軍工部件及手錶。
如現(xiàn)在很多高級(jí)名表中所用的藍(lán)鋼螺絲，藍(lán)鋼指針等，由於藍(lán)鋼不同於一般鋼的特殊性質(zhì)，除基本的防鏽功能外，其一可增加表的感官色彩度，告別色彩單一，另一方面可增強(qiáng)品牌標(biāo)識及防偽。
當(dāng)然，一塊手錶中是否用的藍(lán)鋼指針或藍(lán)鋼螺絲，或是全發(fā)藍(lán)還是部分發(fā)藍(lán)（化學(xué)染劑），也是真表和高仿表的主要特徵之一，或是手錶修理老法師驗(yàn)證的一種主要方式。
軍工零件如彈簧常用發(fā)藍(lán)加工，如一個(gè)軍工廠(chǎng)每月要提供數(shù)十萬(wàn)件，而對(duì)於硫酸銅溶液浸漬的耐蝕性檢驗(yàn)時(shí)間，GB5936-B6（現(xiàn)已被QB/T3817-1999代替）要求達(dá)20秒即合格，但軍標(biāo)要求需達(dá)30秒，為達(dá)到要求，所採用的工藝即是高溫鹼性發(fā)藍(lán)工藝。
藍(lán)鋼應(yīng)用在槍枝上又稱(chēng)槍藍(lán)，除了改善槍械的外觀(guān)和耐腐蝕性外，發(fā)藍(lán)還有助於通過(guò)抵抗切向刮擦來(lái)保持金屬表面，並且還有助於在向下看槍的槍管時(shí)減少對(duì)射手的眼睛的眩光，作為一種意義上的化學(xué)轉(zhuǎn)化塗層，其厚度通常不超過(guò)2.5微米（0.0001英寸），因此對(duì)於精確加工槍部件，其被認(rèn)為不會(huì)增加任何可觀(guān)的厚度。但所有藍(lán)色部分仍需要適當(dāng)上油以防止生鏽，其耐磨損和耐腐蝕性能也不如鍍膜強(qiáng)。
來(lái)源：知鋼
冀公網(wǎng)安備13050002001422號(hào)
