1）管線(xiàn)鋼中夾雜物的危害
管線(xiàn)鋼中夾雜物主要以非金屬化合物形態(tài)存在，如氧化物、硫化物、氮化物等，非金屬夾雜物對(duì)鋼的強(qiáng)度、塑性、韌性等性能有很大影響，這些影響與夾雜物的種類(lèi)、數(shù)量、形狀、分布有關(guān)，通常只有當(dāng)非金屬夾雜物的尺寸小於1μm，且其數(shù)量少、夾雜物彼此之間的距離大於10μm時(shí)，才不會(huì)對(duì)材料的宏觀(guān)性能造成影響，當(dāng)然不同的鋼種對(duì)鋼的純淨度與鋼中夾雜物的要求也不一樣。對(duì)管線(xiàn)鋼性能影響較大的夾雜物主要有Al2O3、MnS及鈣鋁酸鹽。
（1）Al2O3
此類(lèi)夾雜物為鋼中內(nèi)生夾雜物。管線(xiàn)鋼中，採用有Al脫氧工藝即用Fe-Al或Al脫氧時(shí)，Al2O3是常見(jiàn)氧化物夾雜物中對(duì)鋼質(zhì)影響最大的一類(lèi)，它屬於脆性不變形夾雜物，與基體的熱變形能力差異較大，在熱加工的應(yīng)力作用下，大塊的Al2O3等脆性夾雜物，經(jīng)變形破碎成具有尖銳菱角的夾雜物，並成鏈狀分布在基體中，這些堅(jiān)硬的形狀不規(guī)則Al2O3夾雜物能將基體劃(huà)傷，並在夾雜物周圍產(chǎn)生應(yīng)力集中場(chǎng)直至在交界面處形成空隙或裂紋，同時(shí)作為應(yīng)力集中點(diǎn)，在循環(huán)應(yīng)力作用下，造成管線(xiàn)鋼的疲勞斷裂。
（2）MnS
管線(xiàn)鋼中線(xiàn)性硫化物是裂紋源，使產(chǎn)品易於斷裂，對(duì)於中厚板易於產(chǎn)生SSC裂紋和HIC裂紋。鋼中硫等有害元素嚴(yán)重惡化鋼的性能，主要表現(xiàn)在：損害全厚度韌性；降低上平臺(tái)韌性和提高韌脆轉(zhuǎn)變溫度；導(dǎo)致性能各項(xiàng)異性，在橫向和厚度方向上韌性嚴(yán)重惡化；增加熱脆和焊接結(jié)晶裂紋的傾向性；導(dǎo)致氫致開(kāi)裂；由於奧氏體轉(zhuǎn)變可在夾雜物上形核，因而導(dǎo)致相變溫度升高和軟組織的形成。
（3）矽酸鹽及鈣的鋁酸鹽
管線(xiàn)鋼中此類(lèi)夾雜物成分複雜，它的產(chǎn)生受鋼液脫氧工藝、鋼水條件及澆注系統(tǒng)中耐火材料使用情況等的影響，有內(nèi)生的，也有外來(lái)的，還有內(nèi)外共同作用的。在軋制過(guò)程中，這些夾雜物保持原來(lái)的球點(diǎn)狀。特別是矽酸鹽夾雜物，它在鋼的凝固過(guò)程中，由於冷卻速度較快，某些液態(tài)矽酸鹽來(lái)不及結(jié)晶，其全部或部分以過(guò)冷液體即玻璃態(tài)的形式存在於鋼中，在800℃～1300℃內(nèi)，塑性依其組成不同變化很快。
管線(xiàn)鋼的清潔度、夾雜物類(lèi)型、尺寸和數(shù)量對(duì)管線(xiàn)鋼的衝擊韌性和抗HIC性能有非常顯著的影響。單純提高潔淨度，並不能提高材料的強(qiáng)度，但提高潔淨度可以大幅度提高鋼材的衝擊韌度，潔淨度對(duì)鋼材衝擊韌度的影響要高於對(duì)強(qiáng)度的影響。李代鍾認(rèn)為，為使鋼材具有良好的韌性和使韌性各向異性儘可能降低，對(duì)夾雜物的要求是：夾雜物的體積分數(shù)儘可能低；夾雜物分布均勻；夾雜物要有緊湊的外形；夾雜物的硬度最好為鋼基體的兩(liǎng)倍，以使夾雜物在熱加工時(shí)變形最小。
2）夾雜物來(lái)源
管線(xiàn)鋼中的夾雜物按照來(lái)源可以分為內(nèi)生的和外來(lái)的兩(liǎng)大類(lèi)，其中內(nèi)生夾雜主要為氧化物夾雜有以下幾種來(lái)源：在煉鋼溫度下合金化和鋁終脫氧時(shí)析出脫氧產(chǎn)物，稱(chēng)為一次脫氧產(chǎn)物；鋼液從精煉溫度冷卻至液相線(xiàn)溫度過(guò)程中析出的脫氧產(chǎn)物，稱(chēng)為二次脫氧；鋼液從液相線(xiàn)溫度冷卻到固相線(xiàn)溫度時(shí)析出的脫氧產(chǎn)物，稱(chēng)為三次脫氧產(chǎn)物。內(nèi)生夾雜物在鋼中的分布相對(duì)來(lái)說(shuō)是比較均勻的，它們的顆粒一般比較細(xì)小。

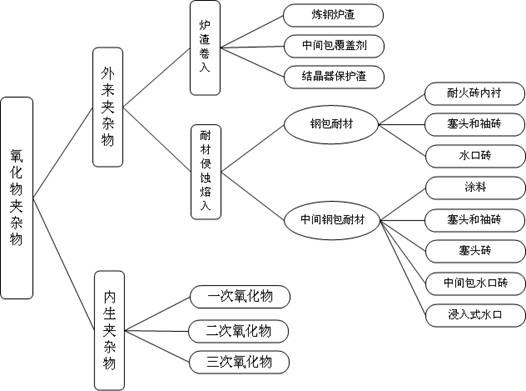

而外來(lái)夾雜主要是在鋼的熔煉、出鋼和澆鑄過(guò)程中，鋼液同耐火材料和爐渣相接觸，爐渣被捲入鋼液中（特別是出鋼的時(shí)候），耐火材料在高溫收到衝蝕，它的顆粒混入鋼液中，這些情況都難以避免。混入鋼液中的耐火材料和爐渣顆粒通過(guò)與鋼液起化學(xué)反應(yīng)不斷在成分和結(jié)構(gòu)上發(fā)生變化。這些顆粒，不論是剛剛被機(jī)械地帶入鋼液中的，還是經(jīng)歷了相當(dāng)變化的，一旦被滯留到鑄件中，就變成了鋼中的夾雜物，這些就叫外來(lái)夾雜物。外來(lái)一般來(lái)說(shuō)尺寸較大，外形不規(guī)則，結(jié)構(gòu)複雜，只是偶然在這裡或者那裡出現(xiàn)。夾雜物的來(lái)源和分類(lèi)下圖。
——本文摘自文獻(xiàn)綜述
冀公網(wǎng)安備13050002001422號(hào)
